- Šifra:
- IEKT-BW8475
- Karakteristike:

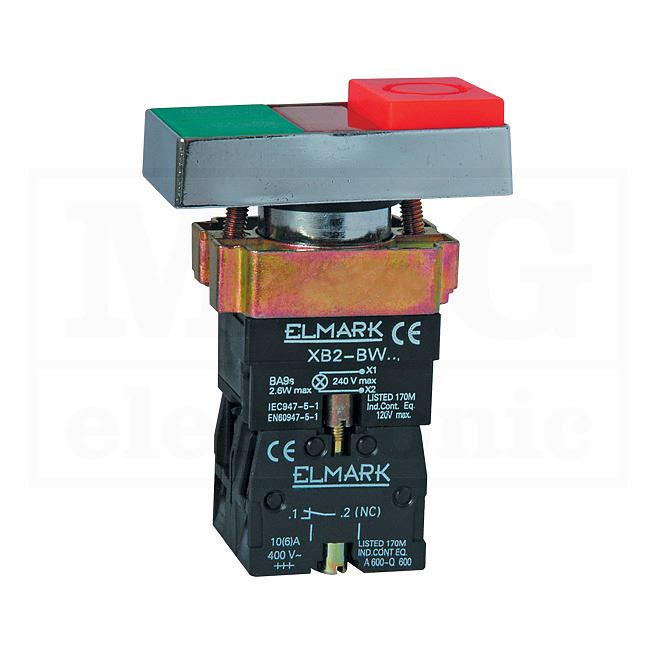

- TASTER START/STOP , Signalna Sijalica 220V AC
- Tip:
- INDUSTRIJSKI SVETLEĆI TASTER
- Proizvođači:
-
ELMARK
- Šifra proizvođača:
- EL 2-BW8475 220 AC, 401845
ROHS
Upotrebljavaju se kod uređaja koji se koriste u sistemima za upravljanje i indikaciju, komandnim tablama i pultovima u industrijskim sistemima
za automatizaciju. Proizvedeni su da komutiraju upravljačka kola i upravljaju uključivanje ili isključivanje izvršnih
mehanizama kao što su releji, kontaktori i dr. Signalne lampe i indikatori nalaze široku primenu u svim oblastima
industrije. Uređaji podnose kratkotrajna strujna preopterećenja do 10A, a normalno mogu da vrše komutaciju u svojim
kontaktnim sistemima termičke struje do 6A. Veza sa njihovim kontaktnim klemama se ostvaruje pomoću navojnih klema,
na koje mogu da se povežu operativni kablovi preseka do 2,5mm2.
Dokumentacija kojoj odgovara proizvod:
Standard EN 60947-1; EN 60947-5-1
Tehničke karakteristike:
Naznačeni napon izolacije: 660V; 50/60Hz
Naznačeni udarni podnosivi napon: 6.000V
Naznačena struja: 6A (230V AC); 0,3A (230V DC)
Maksimalna moć preklapanja AC: 36V/10A 110V/10A 220V/5A 380V/2.7A 660V/1.8A
Maksimalna moćpreklapanja DC: 24V/4A 48V/4A 110V/2A 220V/1A 440V/0.6A
Zaštita od kratkog spoja: osigurač 10A gG spoljni u kolu
Otpor kontakta: +-50mOhm
Otpor izolacije: +-10MOhm
Mehanička trajnost: 1x106 komutacijskih ciklusa
Mehanička sila:
- kod zatvaranja: 20N
- kod otvaranja: 8N
Zaštita: IP65 / IP20
Radna temperatura: -20 +70°C
Vlažnost: 35% – 85%RH
Moment zatezanja veznih provodnika: 0,15Nm
Presek provodnika: 1x0,5; 1x0,75; 1x1; 1x1,5; 1x2,5mm2
Način montaže:
na ravnu metalnu ili plastičnu površinu, debljine: maks. 4mm
Otvor veličine: 22,5mm
