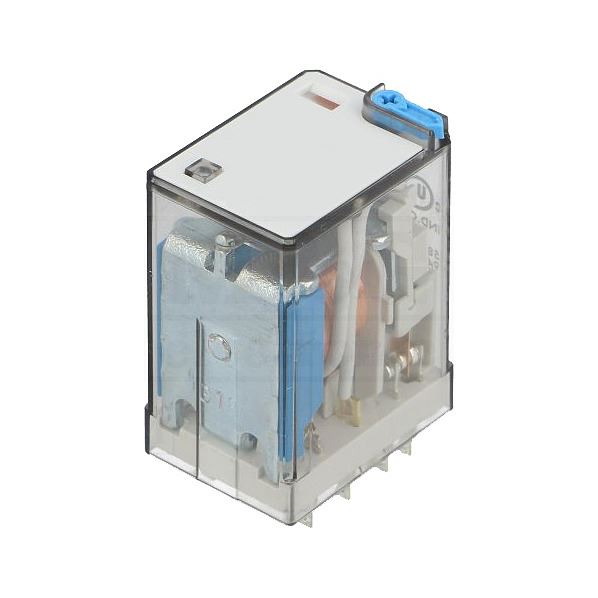

RELEJ ASIAON 3604 4xU 5A 12V DC

Šifra:
REL-A3604-DC12
Karakteristike:
4PDT (4NO+4NC) 12V DC 5A 160R , -20..+65°C
Tip:
INDUSTRIJSKI RELEJ 14 pina 4 para kontakta
Proizvođači:
ASIAON
Šifra proizvođača:
36.04 12VDC socket type
ROHS


Releji su poznati kao prekidači na električni pogon. U slučaju promene napona na ulazu relej prebacuje sistem u zavisnosti od konfiguracije (obično uključeno/isključeno). Njihova karakteristika je činjenica da ove komponente rade na niskostrujnim signalima, za razliku od kontaktora koji podržavaju elektroenergetske sisteme, tako da se koriste u mnogim oblastima industrije kao što su sistemi automatizacije sa PLC kontrolerima, modulima osvetljenja ili komunikacionim uređajima.
Rade slično kao elektromagneti - magnetno polje stvara struja u zavojnici. Kao rezultat toga, armatura je privučena jezgrom i deluje na kontaktne opruge.
Konfiguracije kontakta ovih releja je 4PDT (4 para kontakta uključeno-isključeno).

Tehničke karakteristike:
* Led indikator
*Test dugme sa funkcijom blokiranja
* Napon napajanja kalema: 12V DC
* Potrošnja energije: 0,9W 1,2VA
* Naznačena struja na kontaktima: 5A 250V AC / 30V DC
* Električna trajnost: 1.000.000 ciklusa
* Električna otpornost izolacije: 500 MOhm (500V DC)
* Otpornost kontakta : 0,1 Ohm (1A 6V DC)
* Naznačeni udarni podnosivi napon: 2.000 V, 50 Hz
Dielektrična čvrstoća:
* Izmedju namotaja i kontakta: 1.500 V AC 1 min
* Izmedju kontakta različitog polariteta: 1.500 V AC 1 min
* Izmedju kontakta isitog polariteta: 1.000 V AC 1 min
* Vreme uključivanja: 25 ms
* Radna temperatura: -20°C do 65°C
Način montaže:
* Na podnožje koje se montira na DIN šinu
* Na podnožje koje se montira na štampanu ploču

Vrsta Elektromagnetni
Tip Power PLUG-IN
Model Industrijski
Proizvođač ASIAON
Serija 36.04
Način montaže Na podnožje
Kontakti 4PDT (4xU)
Napon preklapanja 250V AC - 30V DC .
Struja kontakta 5 A
Snaga kontakta 5A/250V AC - 5A/30V DC .
Materijal kontakta AgSnO2
Napon kalema 12 V DC
Struja kalema 75 mA
Otpor kalema 160 Ω
Otpornost kontakta 0.1 Ω
Potrošnja kalema 0.9 W
Dimenzije 37,5x27,5x21 mm
Raster 4.1-6.35 mm
Temperatura -20...+65 °C
Težina 35 gr

Cena

588,00 rsd

Dostupnost

Stanje: dostupno

Količinski popust

Količina Cena
1+ 588,00
10+ 529,20
100+ 470,40
500+ 441,00
1000+ 411,60

Downloads

Datasheet
