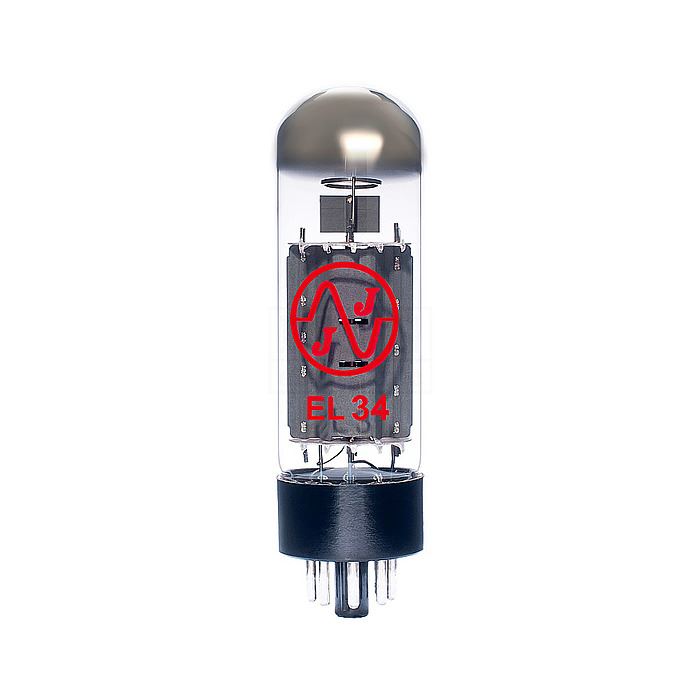

ELEKTRONSKA CEV EL 34

Šifra:

ECEL34

Karakteristike:

Izlazna pojačavačka cev PENTODA

Tip:

ELEKTRONSKA CEV

EL34 / 6CA7. A. F.

• Izlazna pojačavačka cev PENTODA

Karakteristike:

- Uf = 6.3 V, Ako = približno 1.5 A
- Ua = 250 V, Ug3 = 0 V, Ug2 = 265 V, Ug1 = -10 V; -13,5 V,
- Ia = 100 mA, Ig2 = 14,9 mA, S = 11 mA / V
- Ri = 15 kOhm, g2 / g1 = 11, Iak (Ug1 = -30 V) <7 mA.
- Ograničene vrednosti: Ua0 = 2000V, Ua = 800V, Va (mak.) = 25V, Ug20 = 800V, Ug2 = 450V, Vg2 (maks.) = 8V, Ik = 150mA, Uk / f = 100 V, Rk / f = 20 kOhm.
- Kapacitet: cg1 = 15,5 pF, Ca = 10 pF, Ca / g1 = 1,3 pF
• Baza (oksalno / plastično)
• Dimenzije (h / h sa zatvaračem x diam.) : 98/112 x 33,3 mm
