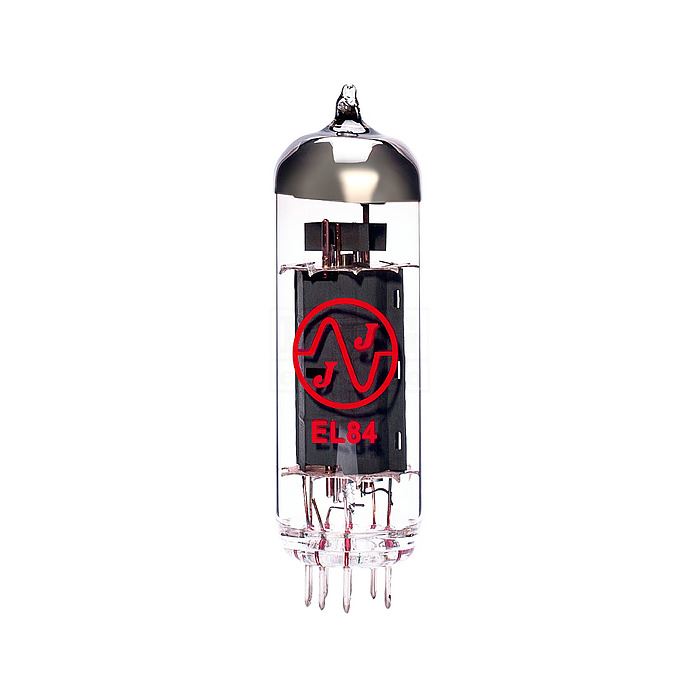

ELEKTRONSKA CEV EL 84

Šifra:

ECEL84

Karakteristike:

Pojačavačka cev PENTODA

Tip:

ELEKTRONSKA CEV

JJ EL84 - 6BK5

• Pojačavačka cev PENTODA

Karakteristike :

- Uf = 6.3 V , If = 0.760 mA.
- Ua = 250 V , Ug2 = 250V , Ug1 = -7,3V
- Ia = ??48 mA , Ig2 = 5,5 mA , S = 11,3 mA / V, Ri = 40 kOhm, g2 = 19. Klasa A1 pojačalo
- Ua = 250 V, Ug2 = 250 V, Rk = 135 Ohm, Ia = ??48 mA, Ig2 = 5.5 mA, Ra = 5.2 kOhm,
- Ug1 eff (50mV) = 0, 3 V, Ug1 eff (N) = 4,3 V, N (10%) 1) = 5,7 V, N 2) = 6 V, 1) Ug1 fiksna rešetka mreža, 2) Ig1 +0,3
- Ograničene vrednosti: Ua = 300V, Va = 12V, Ug2 = 300V, Vg2 = 2V, Ug1 = -100V, Ik = 65mA,
- Rg1 = 1 MOhm za automatsko pristrasnost, Rg1 = 0.3 MOhm za pristrasnost fiksna, Uk / f = 100 V.
- Kapacitet: cg / k = 10 pF, ca = 5.1 pF, cg / a = 0.6 pF, cg1f = 0.15 pF.
• Dimenzije (h / h sa pinovima x diam.): 71,4 / 77,8 x 22 mm
