- Šifra:
- REL-LY2-220AC
- Karakteristike:
- DPDT (2NO+2NC) , 220V AC , 10A , 18,79K
- Tip:

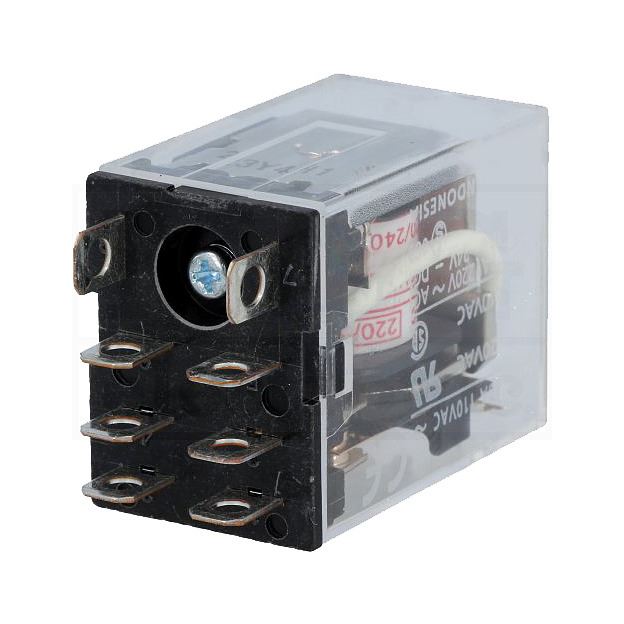

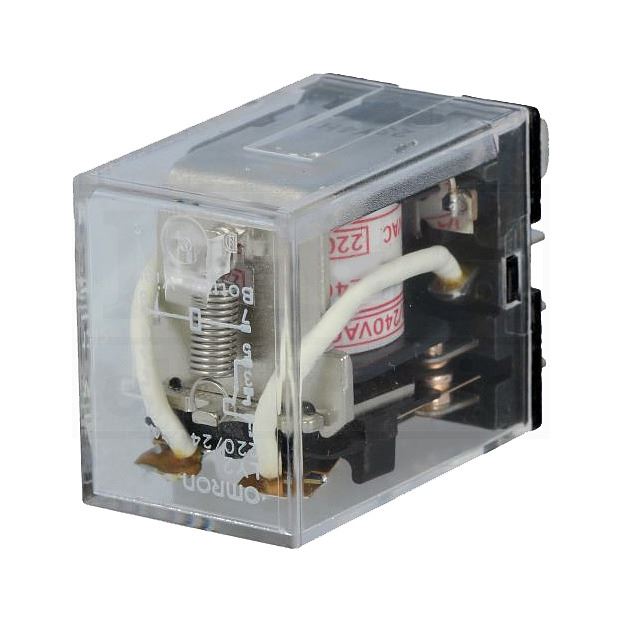

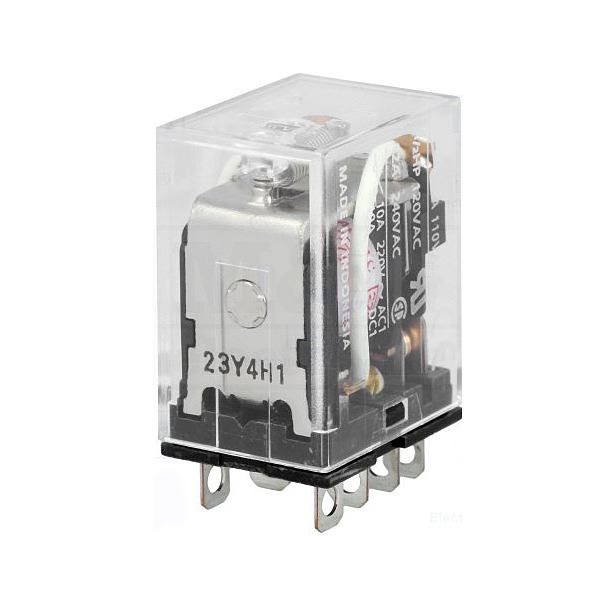

- INDUSTRIJSKI RELEJ 8 pina 2 para kontakta
- Proizvođači:
-
OMRON
- Šifra proizvođača:
- LY2 220/240AC
ROHS
Releji su poznati kao prekidači na električni pogon. U slučaju promene napona na ulazu relej prebacuje sistem u zavisnosti od konfiguracije (obično uključeno/isključeno). Njihova karakteristika je činjenica da ove komponente rade na niskostrujnim signalima, za razliku od kontaktora koji podržavaju elektroenergetske sisteme, tako da se koriste u mnogim oblastima industrije kao što su sistemi automatizacije sa PLC kontrolerima, modulima osvetljenja ili komunikacionim uređajima.
Rade slično kao elektromagneti - magnetno polje stvara struja u zavojnici. Kao rezultat toga, armatura je privučena jezgrom i deluje na kontaktne opruge.
Konfiguracije kontakta ovih releja je DPDT (2 para kontakta uključeno-isključeno).
Tehničke karakteristike:
* Napon napajanja kalema: 220V AC
* Potrošnja energije: 0,9W 1,2VA
* Naznačena struja na kontaktima: 10A 250V AC / 125V DC
* Električna trajnost: 10.000.000 ciklusa
* Električna otpornost izolacije: 100 MOhm (500V DC)
* Otpornost kontakta : 0,05 Ohm (1A 6V DC)
* Naznačeni udarni podnosivi napon: 2.000 V, 50 Hz
Dielektrična čvrstoća:
* Izmedju namotaja i kontakta: 1.500 V AC 1 min
* Izmedju kontakta različitog polariteta: 2.000 V AC 1 min
* Izmedju kontakta isitog polariteta: 1.000 V AC 1 min
* Vreme uključivanja: 25 ms
* Radna temperatura: -25°C do 40°C
Način montaže:
* Na podnožje koje se montira na DIN šinu
* Na podnožje koje se montira na štampanu ploču
