- Šifra:
- OTVDR-S10K30
- Karakteristike:
- 30V AC / 38V DC , 500A , ±10% , -40+85°C
- Tip:
- METAL OXIDE VARISTOR
- Proizvođači:
-
TDK
- Šifra proizvođača:
- B72210S0300K101
ROHS
TDK metal-oksidni varistor serije SIOV
• Koriste se kao otpornici zavisni od napona (VDR) za zaštitu elektronskih uređaja
• Štite od preopterećenja i štite vrednu opremu od oštećenja usled prenapona
• Prenaponski naponi se apsorbuju u varistoru
Kriterijumi za izbor:
• Maksimalni radni napon mora biti manji od napona varistora
• Kapacitet varistora (apsorpcija energije) treba da odgovara energetskom sadržaju varistora

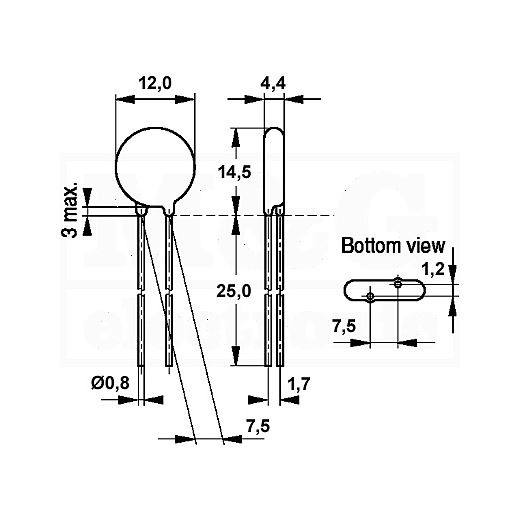

Konstrukcija :
• Okrugli varistorski element, olovni
• Premaz: epoksidna smola, otporna na plamen prema UL 94 V-0
• Terminali: kalajisana žica
Karakteristike
• Širok opseg radnog napona 11 …1100 VRMS
• Visoke vrednosti prenaponske struje do 8 kA
• Bez smanjenja temperature okoline do 105 °C
• PSpice modeli
Standardi :
• UL
• CSA (svi tipovi K115)
• VDE
• CKC S05/07 (K11 K460), S10/S14 (K11 K680), S20 (K11 K1000)
• IEC
Tehničke specifikacije :
• Temperatura skladištenja : -40+125°C
• Raspon temperature : -40+85°C
• Ispitni napon, min. : 2500Vrms
• Otpor izolacije, min. : 10MOhm
• Vreme odgovora, maks .: 25ns
